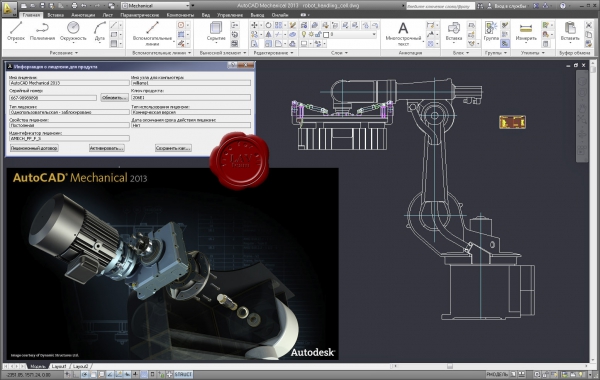

Autodesk Synergy
В Autodesk Synergy теперь можно создавать ассоциативные разрезы и выносные элементы для 3D-моделей, полученных из AutoCAD, Autodesk Inventor и конкурирующих продуктов. В разрезах обеспечивается полный контроль над положением секущей плоскости, глубиной разреза, исключением некоторых деталей, штриховкой и пояснениями. В выносных элементах существует возможность управлять формой, масштабом и пояснениями. В сочетании с функцией AutoCAD Mechanical, позволяющей наносить пояснения на выносках, и такими зарекомендовавшими себя возможностями, как построение отверстий и извлечение данных о резьбе, эти новые инструменты способны сделать AutoCAD Mechanical наилучшим решением для машиностроительного проектирования.

Усовершенствованный редактор суперразмеров
Редактор суперразмеров в AutoCAD Mechanical 2013 позволяет одновременно выбирать несколько размеров. После того как выбор выполнен, можно добавлять обозначения, наносить и изменять допуски и посадки, вставлять текст до и после размерных чисел, а также регулировать точность. Все это производится в реальном времени, и пользователь сразу же видит, как будут выглядеть размеры при текущих настройках. Если, например, выбрать диаметры нескольких участков вала, то при указании для них посадки h6 к каждому размеру добавятся допуски, величина которых определяется номинальным диаметром участка.

Монитор аннотаций
Монитор аннотаций в AutoCAD Mechanical 2013 служит для выявления аннотаций, утерявших связь с базовыми элементами, в пространстве модели и на листах. Каждая из таких аннотаций (размер, пояснение на выноске, обозначение шероховатости и т.п.) помечается в рабочей области ярлыком, через который осуществляется доступ к командам удаления аннотации и назначения ей базового элемента. Ярлыки помогают визуально оценить качество выпускаемой документации.

Интеграция подразумеваемых зависимостей
AutoCAD Mechanical 2013 позволяет автоматически добавлять геометрические и размерные зависимости к создаваемым в чертеже прямоугольникам, симметричным отрезкам и центровым линиям. Благодаря этому углы в прямоугольниках всегда остаются прямыми, а центровые линии всегда пересекаются в центрах окружностей.

Обновленные чертежные стандарты
В AutoCAD Mechanical 2013 улучшена поддержка обозначений шероховатости по стандарту ISO 1302-2002. Теперь эти обозначения можно снабжать выносками указателей поверхностей. На чертеже обозначения прикрепляются к ребрам и поддерживают с ними ассоциативность, но в действительности относятся к поверхностям и граням деталей.

Обновленные библиотеки компонентов по стандартам JIS и DIN
В AutoCAD Mechanical 2013 обновлены библиотеки компонентов по стандартам JIS и DIN. В библиотеку JIS (для Японии) добавлены тонколистовая сталь G 3350:2009 и газовые трубы JIS G 3452:2010. В библиотеку DIN (для Германии) добавлены крепежные элементы DIN 6917:1989, DIN 6918:1990 и DIN 6918A:1990.
