САПФИР - система архитектурного проектирования, формообразования и расчетов. САПФИР позволяет архитектору выполнять проектирование самых разнообразных объектов: коттеджи, многоэтажные здания, сооружения произвольного назначения.

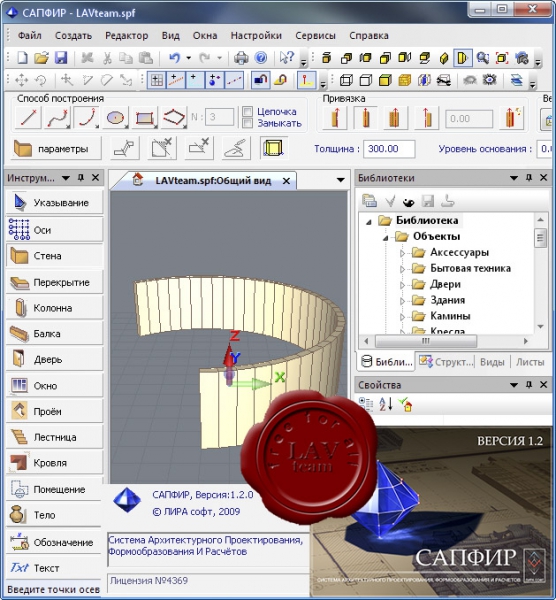

Проектировщик работает в привычных терминах реальных конструкций: он создаёт стены (в т.ч. криволинейные), кровли (в т.ч. сложной конфигурации), колонны, балки, перекрытия, лестницы и т.п. Кроме того, в его арсенале имеются свободные формы: пирамиды, призмы, различные поверхности, включая гиперболические параболоиды.

САПФИР предлагает естественную для объектов строительства поэтажную организацию модели. Позволяет копировать элементы и целые этажи, переносить объекты с этажа на этаж, поворачивать конструкции и порождать их симметричные копии. Можно тиражировать элементы и группы элементов путём копирования вдоль заданного направления или по окружности.

Создание элементов и их редактирование выполняются графическими средствами, с помощью мыши. При этом предлагается множество инструментов, обеспечивающих высокую точность геометрических построений в пространстве. Программа позволяет легко улавливать характерные точки, словно под линейку, перемещать объекты вдоль специфических линий, получать перпендикуляры, касательные, продолжения дуг и др. Прямоугольные и радиальные сетки координационных осей, обозначаемые на планах этажей в соответствии ГОСТ 21.101-97, позволяют реализовать классические схемы привязок в строительстве. Настраиваемая метрическая сетка в пространстве модели, автоматически позиционирующаяся в плоскости построения, существенно упрощает работу.

Каждый элемент в САПФИР наделён целым рядом параметров. Помимо геометрических характеристик, определяются материал, слой и способ интерпретации при прочностном расчёте. Для стен, перекрытий и кровли в качестве материалов могут использоваться многослойные конструкции. Пользователь может также снабжать объекты дополнительными параметрами. Редактирование параметров - это ещё один способ воздействия на модель. Так, например, можно скорректировать толщину, высоту и угол наклона стены, не меняя её привязки к осевой линии. Аналогично можно изменить параметры сечения колонны или балки, размеры и привязки оконных проёмов и многое другое.

Элементы модели могут оказывать взаимное влияние друг на друга. Так, например, кровля может определять подрезку стен по высоте. Стены могут дотягиваться до соседних стен или усекаться ими. Автоматическая подрезка стен выполняется динамически в процессе построения или по специальной команде. При пересечениях стен автоматически учитывается их материал. Это особенно помогает при моделировании многослойных стен, состоящих из нескольких слоёв различных материалов, позволяя получать корректные штриховки в сечениях.

Проектируемый объект можно наблюдать одновременно в нескольких видах и легко переходить от одного вида к другому, внося требуемые изменения в проект. При этом на плане, в перспективе и в аксонометрии программа предоставляет полный набор инструментов редактирования модели. Построения и привязки одинаково эффективно работают на плане, в аксонометрии и даже на перспективных проекциях.

Простое и наглядное управление проекциями обеспечивает комфортную навигацию в виртуальном пространстве проектируемого объекта. Достаточно лёгкого движения мышью - и мы плавно переходим к нужному ракурсу. Следует отметить, что выбор или коррекция ракурса может происходить в процессе построения или редактирования, не прерывая его.

Модель может быть изображена различными способами, в том числе, в реальных текстурах материалов. Регулируемое освещение сцены усиливает восприятие объёма. При этом визуализация сохраняет весь свой динамизм, необходимый для эффективной работы.

Программа умеет строить планы, фасады и разрезы по заданной плоскости. Штриховки материалов в сечениях, в том числе, для многослойных стен выполняются в соответствии ГОСТ 2.306-68. Все редакции модели, на каком бы виде они ни были произведены, автоматически воспроизводятся на всех других видах, включая разрезы. Однако можно наносить характерные обозначения (размеры, надписи, линии и штриховки), привязанные к конкретному виду, и они будут скрыты в 3D и на других проекциях.

Любой вид можно поместить на лист чертежа в заданном масштабе. При этом он продолжает "отслеживать" изменения в модели. Поэтому внести правки в проект можно на любом этапе, даже, когда чертежи уже скомпонованы. Их актуальность будет восстановлена автоматически.

Механизм управления слоями моделирования позволяет создавать пользовательские комбинации слоёв и индивидуально управлять видимостью каждого слоя в каждой комбинации. Каждый вид может быть соотнесён с определённой комбинацией слоёв, что позволяет эффективно работать с интересующими группами объектов.

Программа может рассчитать объёмы и массу материалов конструкций, площади и объёмы помещений и выдать информацию по этажам и по проекту в целом. Можно также получить примерную стоимость материалов, исходя из заданных ориентировочных цен.

САПФИР позволяет сформировать чертёжные листы с использованием форматов, установленных ГОСТ 2.301-68. При подготовке чертежей учитываются специфичные настройки. Раздельно определяются единицы измерения для линейных размеров и для высотных отметок. Можно настроить размер и вид стрелочек, использовать засечки, задать размеры и начертание шрифтов для текстовых обозначений. При этом принимаются во внимание масштаб вида и формат чертежа. Листы чертежей могут снабжаться рамочками и основными надписями по форме согласно ГОСТ 2.104-68. Пользователь может наносить на чертёж дополнительные линии, надписи и штриховки, произвольно компоновать несколько видов модели на каждом листе чертежа.

Программа САПФИР построена по принципам открытой архитектуры. Это означает, что у пользователя имеется доступ к ядру САПФИР посредством OLE интерфейсов. Большинство объектов программы предоставляют такие интерфейсы. Благодаря этому можно расширять функциональность комплекса, самостоятельно дописывая дополнительные программы формирования, редактирования и обработки модели. Такие дополнения могут быть реализованы, например, в виде HTML страниц, загружаемых в САПФИР. При этом доступ к объектам САПФИР происходит непосредственно из JScript или VBScript сценариев. С использованием этой технологии, в частности, реализованы процедуры формирования моделей параметрических объектов, таких как, окна, двери, лестницы, сечения стержневых элементов (балок, колонн), основные надписи для оформления чертежей и т.п. Благодаря этому возможно расширение спектра моделируемых конструкций сторонними разработчиками, в т.ч. самими пользователями.

САПФИР умеет работать в тесном взаимодействии с другими программами. Особенно, с программами прочностных расчётов МОНОМАХ и ЛИРА. Модели объектов, созданные в программе МОНОМАХ, могут передаваться в программу САПФИР для дальнейшего редактирования, дополнения нестандартными пространственными элементами: куполами, наклонными стенами и т.п. САПФИР формирует аналитическую модель, которая служит основой для формирования расчётной схемы в программе ЛИРА. При формировании аналитической модели учитывается материал конструктивных элементов: для многослойных конструкций определяется положение несущего слоя. Особый режим визуализации позволяет наблюдать аналитическую модель в ходе редактирования. Это позволяет добиться её максимальной корректности. Расчётная модель, получаемая из программы ЛИРА, может визуализироваться в САПФИР совместно с архитектурной моделью. Такие возможности способствуют повышению качества расчётных схем, их адекватности проектируемой конструкции.
