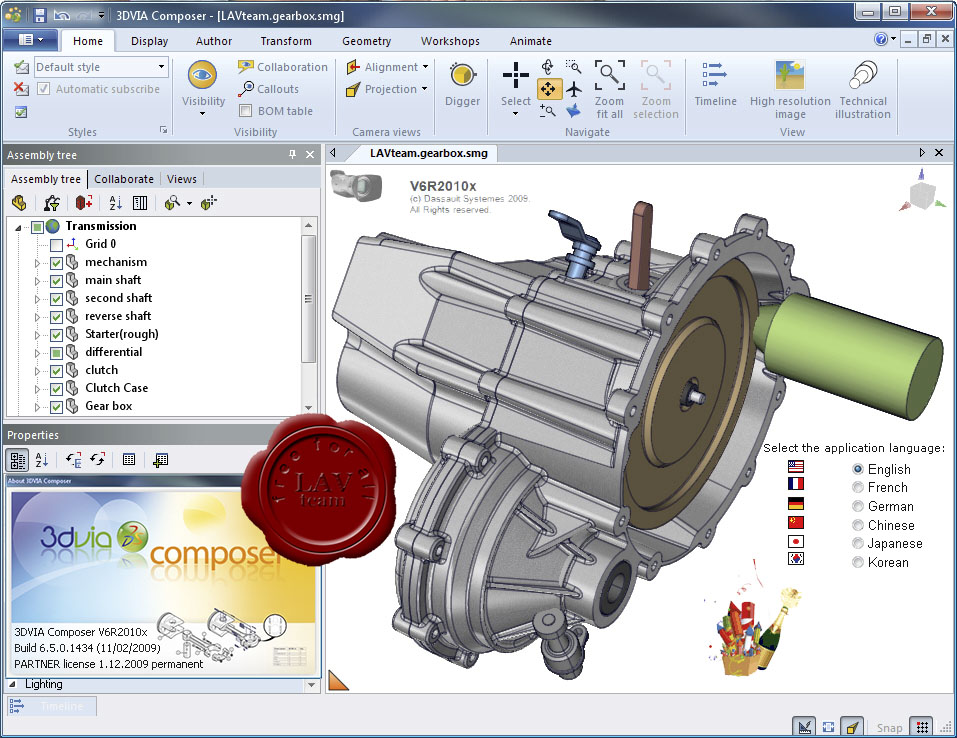

3DVIA Composer - новый продукт компании Dassault Systemes, предназначенный для создания интерактивных руководств, презентаций и технических иллюстраций на основе 3х-мерной модели изделия. Благодаря поддержке широкого диапазона форматов файлов, 3DVIA Composer позволяет работать с продуктом целиком, даже если он был создан в различных CAD-системах. Результаты работы можно сохранить в собственном формате 3DVIA Composer вместе с автоматически добавляемым свободным просмотровщиком, либо экспортировать в распространённые стандартные форматы данных, такие как PDF, HTML, AVI и SVG.

3DVIA Composer создан специально для разработчиков технической документации и не требует специальных навыков и знаний в области применения CAD/CAM/CAE-систем. Наглядный и интуитивно-понятный пользовательский интерфейс обеспечивает удобство и высокую производительность работы с графическими и текстовыми объектами, их свойствами, представлением. Все эти параметры могут быть сохранены в библиотеке стилей для повторного использования в новых проектах. Интерактивные анимации (процессы сборки/разборки, ТОиР, демонстрация модели изделия в различных ракурсах, аннотации и поясняющие графические элементы), высококачественные векторные изображения (SVG, CGM) и технические иллюстрации (выноски, виды, спецификации) могут быть созданы чрезвычайно легко и быстро.

Data Preparation - используется при подготовке модели для проектирования пресс-формы. Один из наиболее полезных аспектов этой функции – возможность создания производной детали без изменения исходной модели. Этот инструмент используется также для правильной ориентации детали при литье.

Project Control - загружает новую модель изделия в SolidWorks. Разработчики называют эту функцию воротами ко всем другим модулям IMOLD – именно на этом этапе вводится вся основная информация о проекте. Модуль автоматически создает структуру сборки пресс-формы: файл основной сборки (сборка верхнего уровня) и файлы исходной модели, матрицы, пуансона и ползунов. В целом создается такое впечатление, что разработчики IMOLD встроили в систему мини-PDM, которая ненавязчиво и органично сопровождает конструктора на всем протяжении работы, организуя понятную и упорядоченную файловую структуру проекта, что положительно сказывается на его качестве. Помимо прочего модуль Project Control позволяет конструктору выбирать единицы измерения и тип материала (например, пластмассы), после чего система автоматически предлагает коэффициент усадки, который при необходимости может быть заменен на любую безразмерную величину по желанию пользователя.

Prefix name - присваемое имя, которое затем будет служить первой частью названия всех деталей, автоматически создаваемых IMOLD.

Core/Cavity Builder - модуль построения матрицы и пуансона – один из наиболее мощных инструментов в арсенале IMOLD. Его меню включает в себя целый ряд пунктов. Функция Draft Analysis позволяет проверить модель на наличие нулевых и отрицательных уклонов. Это, безусловно, очень полезное дело, особенно для проверки моделей, полученных от сторонних заказчиков.

Parting lines and Parting surfaces - предназначены для создания линий и поверхностей разъема матрицы, пуансона, ползунов и других элементов. Помимо полностью автоматического разделения поверхностей модели на матрицу и пуансон существует большое количество чисто ручных и интерактивных способов проделать то же самое. Такая комбинация возможностей обеспечивает гибкость в работе.

Patch Holes позволяет легко залатать любые отверстия на формообразующих поверхностях.

Insert Creator - пункт меню под таким названием шаг за шагом проводит пользователя через процесс создания вставок матрицы и пуансона. Система подразделяет их на “основные” (по одной для матрицы и пуансона) и “вспомогательные”. Основные вставки создаются автоматически, в то время как дополнительные должны быть определены конструктором. Дополнительные вставки автоматически добавляются в файл сборки гнезда, созданный ранее.

Layout Designer - модуль облегчает проектирование многоместных пресс-форм. Созданная на предыдущих этапах матрица может быть повторена несколько раз и расположена в необходимом конструктору порядке. При этом следует уточнить расположение матриц – горизонтально, вертикально или по кругу – и ввести количество мест. В случае изменения расположения или количества мест система позволяет сразу увидеть это на экране. Так обеспечивается “обратная связь”, и конструктор может сразу оценить, как будет выглядеть новый вариант.

Feed Designer - система впрыска. На этом этапе проектирования в дело вступает входящий в IMOLD. Пользователю предлагается четыре пункта меню: два для проектирования и модификации литников, два – для каналов впрыска. В процессе проектирования задаются размеры и расположение литников и каналов (расположение и тех и других можно менять по ходу дела, что позволяет решить эту задачу наиболее оптимальным образом). Форма каналов впрыска может варьироваться от прямых линий до сплайнов, а при необходимости её легко изменить.

Mold-Base Designer дает возможность пользователю выбрать подходящий блок из дюжины библиотек стандартных блоков пресс-форм различных производителей, таких как DME, Hasco, PCS, Progressive, Futaba, Misumi и др. При этом выбранный блок автоматически отображается на экране, что удобно.

Ejector Pin - модуль проектирования выталкивателей вызывает сборочный файл гнезда пресс-формы и предоставляет возможность выбрать подходящие выталкиватели из набора библиотек различных производителей. При выборе конкретного выталкивателя некоторые его параметры являются фиксированными, в то время как другие могут быть изменены. Помимо обычных, цилиндрических, поддерживаются и выталкиватели “с ключом”, предохраняющим выталкиватели с пространственным профилем выталкивающей части от проворота.

Slide Designer - модуль построения ползунов. Его меню содержит в общей сложности пять пунктов. Здесь устанавливаются все
параметры ползуна, включая фирму–производителя и тип ползуна. Если выбранный или определенный пользователем ползун расположен зеркально по отношению к стандартной конфигурации, то можно вернуться на шаг назад и добавить необходимые элементы, – к примеру, направляющие.

Cooling Designer - инструмент для проектирования каналов охлаждения сложной пространственной конфигурации. При этом конструктор имеет возможность рассмотреть также и технологические аспекты, – например, как и какие отверстия сверлить для системы охлаждения.
