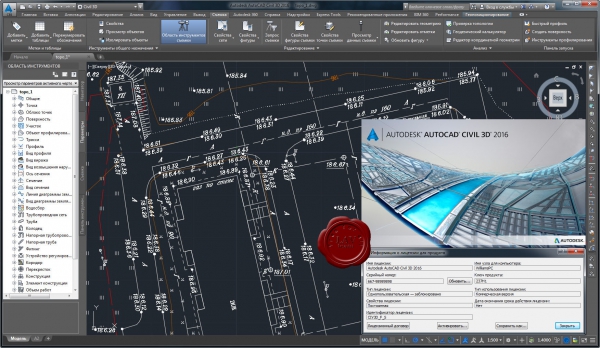

Autodesk AutoCAD Civil 3D 2016 eng+rus x64
(incl. storm&sanitary analysis and HELP)
AutoCAD Civil 3D - программа, базирующаяся на платформе AutoCAD и предназначенная для землеустроителей, проектировщиков генплана, проектировщиков линейных сооружений. Ключевой особенностью программы является интеллектуальная связь между объектами, позволяющая динамически обновлять все связанные объекты при внесении изменений в результаты изысканий или проектные решения.
Благодаря таким возможностям, как передача полевых данных, расчеты и автоматизированное черчение, инструменты AutoCAD Civil 3D оптимизируют все процессы, связанные со строительством инженерных сооружений. AutoCAD Civil 3D объединяет весь цикл проектных работ - от геодезических изысканий до возведения объекта.
Основные преимущества:
- быстрое формирование концепции и выполнение проекта;
- гибкое проектирование, основанное на взаимодействии объектов, позволяющее добиться аккуратности и связности всех частей проекта;
- многопользовательский доступ к проекту и его элементам;
- возможность быстрой разработки, оценки проекта и подготовки выходной документации;
- совмещение чертежных возможностей AutoCAD и специализированных функций проектирования;
- богатый набор функций API (интерфейс прикладного программирования), позволяющий строить решения, основанные на общих моделях данных;
- возможность расширения функционала;
- модель динамического проектирования, содержащая основные элементы геометрии и поддерживающая интеллектуальные связи между объектами (точки, поверхности, земельные участки, дороги и планировка);
- поддержка чертежных стандартов и стилей;
- автоматическое формирование планов;
- функциональные возможности AutoCAD Map 3D.
Геопространственный анализ при концептуальном проектировании
Интеграция растровых и геопространственных данных помогает принимать оптимальные решения на ранних этапах проекта. Для визуализации экосистемы проекта вы можете извлекать изображения и модели поверхности из службы Google Earth, а также из других источников. Вы также можете импортировать геопространственные данные, такие как типы почвы, информацию по землепользованию и экологические ограничения, для быстрого анализа возможного влияния различных проектных альтернатив.
Геодезические изыскания и системы координат
Возможности обработки геодезических данных полностью встроены в AutoCAD Civil 3D. Поддерживается широкий круг задач - импорт полевых журналов, обработка методом наименьших квадратов, задание и преобразование системы координат, редактирование результатов съемки, автоматическое создание фигур съемки и поверхностей. Таким образом обеспечивается сквозное проектирования: точки, фигуры съемки и поверхности могут использоваться на протяжении всего процесса проектирования, что исключает необходимость ручного преобразования систем координат и переноса данных из геодезического приложения в приложение для проектирования. Введение в проект данных съемки приведет к автоматическому обновлению элементов проекта.
Профилирование и динамические взаимосвязи
Модели сложных поверхностей в AutoCAD Civil 3D поддерживают динамические связи с исходными данными - горизонталями, характерными линиями, моделями коридоров и объектами профилирования. Поверхности используются в качестве основы при создании профилей, сечений и коридоров. Любые изменения исходных данных приводят к автоматическому обновлению поверхностей и ссылок, что способствует экономии времени и сокращению количества ошибок. Набор инструментов для профилирования позволяет моделировать поверхности для проекции профиля любого типа. Графические и табличные функции управления профилированием удобны в использовании. Функции профилирования используют динамическую взаимосвязь между моделями коридоров и трассами/профилями.
Информационное моделирование дорог
На основе заданных локальных проектных критериев можно осуществлять быстрое построение динамических планов и профилей. Определенные в критериях зависимости продолжают действовать и при оптимизации трасс - например, поэлементной и по вершинам углов. Средства моделирования коридоров позволяют создавать интеллектуальные модели дорог и других линейных объектов. При моделировании коридоров для объектов различного назначения используются настраиваемые компоненты поперечного сечения, называемые элементами конструкции. При описании переходов в коридорах допускается непосредственное использование трасс, фигур съемки, характерных линий и полилиний AutoCAD. Функция интерактивного построения перекрестков позволяет создавать комплексные модели пересечений дорог, которые отражают все изменения в проекте. Модели коридоров могут использоваться при создании проектных поверхностей, вычислении объема земляных работ, ведомостей материалов, построения поперечных сечений и в других задачах.
Интеллектуальная компоновка трубопроводов
Системы хозяйственно-бытовой и ливневой канализации строятся на основании правил. Трубы и колодцы редактируют с использованием как графического, так и ручного ввода; для них существует также функция проверки пересечений. Вы можете формировать чертежи трубопроводных сетей на видах в плане, профилях и сечениях. Для анализа трубопроводной сети, например, по отметкам, размерам, уклону и типу можно экспортировать данные во внешние приложения для расчетов, либо использоватьвстроенное в AutoCAD Civil 3D расширение Hydraflow Extensions.
Гидравлические и гидрологические расчеты
Используя встроенные средства, можно выполнять предпроектные и постпроектные гидрологические расчеты. По гидрологическим графикам в AutoCAD Civil 3D можно анализировать модели трубопроводных сетей, водопропускных труб и каналов с целью нахождения наиболее оптимального проектного решения. Кроме того, вы можете формировать полноценные отчеты для предъявления надзорным органам.
Динамические ведомости материалов и расчет объемов земляных работ
Информация по покупным изделиям может быть непосредственно импортирована в AutoCAD Civil 3D для назначения стоимостей объектам чертежа, включая объекты AutoCAD и элементы модели AutoCAD Civil 3D. Поддерживается автоматическое вычисление количества покупных изделий и создание отчетов. Возможности расчета перемещения земляных масс и объема земляных работ позволяют инженерам и подрядчикам подробно планировать строительные работы. При внесении изменения в проект AutoCAD Civil 3D может быстро сформировать диаграммы перемещения земляных масс, которые позволяют получить представление о расстояниях, объемах и направлениях перемещения грунта, расположении карьеров и местах выгрузки.
Визуализация и передача проектного замысла
Публикация данных по модели в форматах Google Earth и 3D DWF позволяет просто и эффективно донести информацию до нетехнических специалистов и заказчиков. Для более убедительной визуализации моделей коридоров вы можете применять при тонировании различные материалы для элементов коридора, например асфальт, бетон или гравий. Autodesk 3ds Max Design поможет вам создавать фотореалистичные анимационные ролики на основе данных AutoCAD Civil 3D.
New Features in Autodesk AutoCAD Civil 3D 2016:
Autodesk AutoCAD Civil 3D 2016 contains the following new features and enhancements.
Integration of the Autodesk Point Cloud Surface Extraction 2015 Feature
The Create Surface From Point Cloudcommand has been integrated and is now available on the ribbon. The command now provides the ability to adjust the default distance between points in order to change the percentage of points that will be included in the surface.
Integration of the Autodesk AutoCAD Civil 3D 2015 Productivity Pack 1 Features
The following features in the Autodesk AutoCAD Civil 3D 2015 Productivity Pack 1 have been integrated:
The ability to bring Autodesk InfraWorks 360 data into AutoCAD Civil 3D by referencing a local InfraWorks 360 model has been integrated. The feature has been enhanced with the ability to bring InfraWorks 360 bridges into AutoCAD Civil 3D as 3D solids. For more information, see About Exchanging Data Between AutoCAD Civil 3D and Autodesk InfraWorks.
The ability to create AutoCAD solids from TIN surfaces, pipe networks, and pressure networks has been integrated. For more information, see To Create AutoCAD Solids from AutoCAD Civil 3D TIN Surfaces and To Create AutoCAD Solids from AutoCAD Civil 3D Pipe Networks and Pressure Networks.
Catchments
An option is now available for creating exclusionary catchments, which exclude other catchments.
Corridors
An option is now available for selecting alignments by layer to use as width and offset targets for corridors.
Data Exchange
The ability to import and export Industry Foundation Class (IFC) files has been added.
Data Shortcuts
You can use the Manage Data Shortcuts command to repair broken data shortcuts and to replace drawing objects with data shortcuts.
Labels
You can now label the locations in profile views where pipes and pressure pipes cross an alignment. You can also label the locations in section views where pressure pipes cross a sample line. New properties are available in the Label Style Composer dialog box to support these label types. For more information, see To Label Crossing Pipe Locations in Profile Views and Section Views and To Label Crossing Pressure Pipe Locations in Profile Views and Section Views.
New commands are available for labeling pressure networks in section views.
Sections
Options are now available for controlling the direction of sections in section views.
Vault
The Prospector tree can now display project objects that exist in subfolders within the object type folders.
You can now create data references to objects that exist in different Vault projects.
New Features in the Autodesk Subassembly Composer for Autodesk AutoCAD Civil 3D 2016
A new Loop Geometry tool is available for repeating specified links until they reach a Surface Target or until they are repeated a specified number of times. The following new sample PKT file is available:
Loop_Geometry_Example.pkt
You can access the sample PKT files at http://www.autodesk.com/civil3d-subassembly-pkt-files-2016.
|
|
