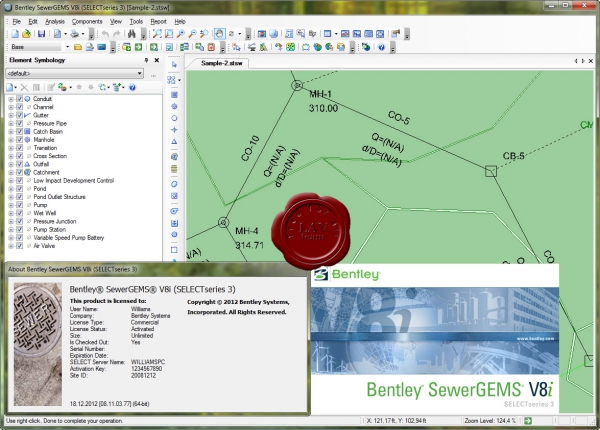

Bentley SewerGEMS М8i (SELECT series 3) 08.11.03.77
Приложение SewerGEMS является полностью динамическим, многоплатформенным решением для моделирования городских и комбинированных канализационных систем. Приложение позволяет инженерам анализировать городские и комбинированные системы отвода стоков благодаря использованию встроенных инструментов гидравлического и гидрологического анализа, а также разнообразным методам калибровки дождевых погодных условий.
Пользователи SewerGEMS могут почувствовать мощь и гибкость этого пакета при работе с платформами САПР, ГИС, а также при работе в автономном режиме; и в то же время использовать совместный доступ к единому источнику данных проекта. При работе с пакетом SewerGEMS службы и консультанты пользуются встроенной поддержкой четырех платформ, способных взаимодействовать в рамках одного продукта:
- Автономный интерфейс Windows — для облегчения работы, доступа и повышения производительности;
- Интерфейс ArcGIS - для интеграции с данными в формате ГИС, составления тематических карт и публикации;
- Интерфейс MicroStation - для увязки сред геопространственного планирования и инженерного проектирования;
- Интерфейс AutoCAD - для встроенной совместимости с наиболее популярной в мире САПР.
Краткий обзор пакета SewerGEMS:Интерфейс и графическое редактирование
- Автономный интерфейс операционной системы Windows
- Интерфейс системы ArcGIS (АгсМар)
- Интерфейс основанный на системе MicroStation
- Интерфейс основанный на системе AutoCAD
- Неограниченное число отмен и восстановлений операций
- Преобразование, разделение и повторное соединение элементов
- Автоматическая маркировка элементов
- Пропорциональное, схематическое и смешанное отображение
- Прототипы элементов
- Динамическое масштабирование
- Поддержка файлов многослойного фона
- Поддержка фоновых слоев: изображений данных САПР и ГИС
Совместимость и обмен данными
- Единый набор файлов описания модели для четырех совместимых интерфейсов
- Двунаправленная синхронизация данных
- Поддержка файлов SHP, геопространственных баз данных, геометрии сети и связь с SDE
- Преобразование ломаной линии в трубопровод из DXF и DWG файлов
- Обмен данными с электронными таблицами, базами данных, файлами Shapefile и интерфейсом ODBC
Гидравлика и операции
- Быстрое переключение между двумя механизмами решения полного набора уравнений Сен-Венана.
- Включает неявный динамический механизм расчета
- Включает явный динамический механизм расчета (EPA-SWMM)
- Вычисление испарения
- Моделирование водоносного пласта
- Анализ коррекции
- Анализ загрязнения с дополнительным определением категорий использования земли и характеристик ландшафта
- Основанные на правилах элементы управления
- Нагнетание с переменной скоростью
Представление результатов
- Непосредственная визуализация и построение карт АгсМар Составление тематических карт
- Динамическая графика с одновременным отображением множества параметров и сценариев
- Развитое динамическое профилирование
- Развитая система табличных отчетов FlexTable
- Цветовое кодирование свойств и символика
- Средства аннотации свойств
Создание модели
- Преобразование ломаной линии в трубопровод из DXF и DWG файлов
- Обмен данными с электронными таблицами, базами данных, файлами SHP и интерфейсом ODBC
Распределение и приблизительная оценка нагрузки сточных вод
- Автоматическое распределение нагрузки сточных вод на основании геопространственных данных
- Геопространственное распределение нагрузки сточных вод на основании данных счетчиков воды
- Распределение нагрузки с помощью данных мониторинга интенсивности стока
- Распределение нагрузки на основании данных об использовании земель
- Расчет нагрузки канализационных стоков на основании данных прогноза о поэтапном использовании земли и демографического прогноза.
- Распределение нагрузки меженного стока с помощью гидрографов, удельной и основанной на шаблонах нагрузки
- Пользовательская библиотека удельной нагрузки сточных вод на основании области обслуживания, расчетов, стока и вклада населения
- Калибровка притока и просачивания с помощью таблиц RTK
Распределение и приблизительная оценка нагрузки ливневых стоков
- Методы расчета просачивания и стока: объем стока SCS с автоматическим взвешиванием CN, метод потерь, методы Green и Ampt
- Методы расчета времени концентрации стока: определяемый пользователем, Картера, Иглсона, Испи/Уинслоу, Федерального управления гражданской авиации, Керби/Хэтуэй, Кирпич (РА и TN), длина и скорость, интервал SCS, поверхностный склоновый сток TR-55, пологий русловой сток TR-55 и русловой сток TR-55
- Методы гидрографа: общий удельный гидрограф. RTK, SCS, ЕРА SWMM и модифицированный рациональный метод
Управление моделью
- Неограниченное количество сценариев и альтернатив
- Управление сложными сценариями
- Глобальное редактирование табличных отчетов
- Сортировка и постоянная фильтрация табличных отчетов
- Статистический анализ табличных отчетов
- Пользовательские технические библиотеки
- Динамический и статический множественный выбор
- Глобальное управление техническими единицами
- Средства графического просмотра для определения совместимости данных
- Автоматический обзор топологии
- Запросы по несвязным узлам и глухим концам труб
- Поддержка ProjectWise ХМ / ProjectWise Geospatial Management
