CSoft Model Studio CS Трубопроводы v2.00.00.014 Software


CSoft Model Studio CS Трубопроводы v2.00.00.014

CSoft Model Studio CS Трубопроводы v2.00.00.014
Программный комплекс Model Studio CS Трубопроводы предназначен для трехмерного проектирования внутриплощадочных, внутрицеховых и межцеховых систем трубопроводов, в том числе технологических трубопроводов, трубопроводов пара и горячей воды, систем водо- и газоснабжения, отопления, канализации и других.

Model Studio CS Трубопроводы предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по технологическим установкам и трубопроводам на проектируемых или реконструируемых объектах.

Model Studio CS Трубопроводы спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Model Studio CS Трубопроводы значительно расширяет возможности платформы AutoCAD, делая работу инженера более комфортной и эффективной. Комплекс позволяет решать следующие задачи:

Трехмерная компоновка и моделирование
  • Производится трехмерная компоновка оборудования.
  • Выполняется трехмерное эскизирование трубопроводов с их последующим конструированием.
  • Формируются трехмерные параметрические модели оборудования.

Расчеты и проверка инженерных решений

  • Выполняется проверка на предмет обнаружения коллизий, пересечений и нарушения предельно допустимых размеров в соответствии с технологическими параметрами.
  • Средствами программы СТАРТ производится расчет прочности и жесткости трубопроводов (в программе поддерживается передача модели с необходимой атрибутивной информацией из Model Studio CS в программу СТАРТ).
  • Средствами программы Гидросистема выполняются гидравлические расчеты (в программе реализован экспорт расчетной схемы трубопровода и всей сопутствующей информации, при этом используется формат программы СТАРТ).

Формирование и выпуск проектной и рабочей документации

  • Выполняются чертежи с автоматическим формированием планов, видов и разрезов.
  • Автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры.
  • Генерируется аксонометрическая схема как одного трубопровода, так и нескольких — с автоматической простановкой размеров, выносок, позиционных обозначений и прочих элементов оформления.
  • Автоматически составляются спецификации, экспликации и ведомости, включенные в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы табличных документов. Эти документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD.

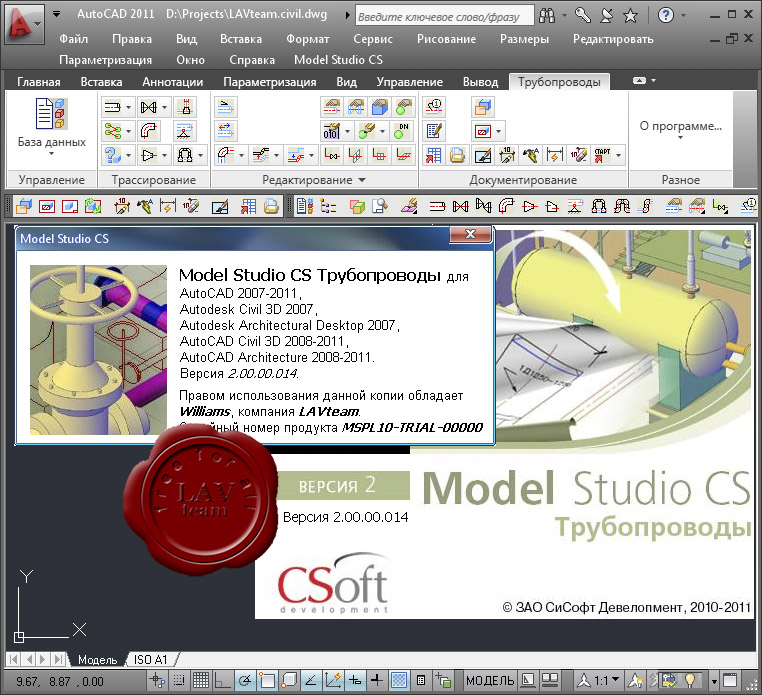

Текущая версия комплекса работает в среде AutoCAD версий от 2007 до 2011, а также программных средств, в состав которых AutoCAD включен: AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD MEP.

    Читать статью дальше  (комментариев - 21)
