Комплекс средств проектирования CADSTAR компании Zuken предоставляет одно из самых оптимальных решений по соотношению цена/производительность в мире САПР на платформе персональных компьютеров. Вся система в целом содержит полный набор необходимых инструментов и включает в себя средства схемного ввода, размещения, ручной, интерактивной и автоматической трассировки, анализа целостности сигналов и электромагнитной совместимости, трехмерного анализа плат в их механическом окружении и подготовки конструкторско-технологической документации.

Схемотехнический редактор, входящий в состав CADSTAR, является интегральной частью системы. Управление конфигурацией и иерархической структурой проектов, копирование модулей из одного проекта в другой, горячую связь, многовариантное и нисходящее проектирование, с установкой требований и ограничений, автоматически передающихся другим подсистемам, дают полный контроль над проектом. Так, например, запустить автотрассировку отдельных цепей в редакторе плат можно непосредственно из редактора схем.

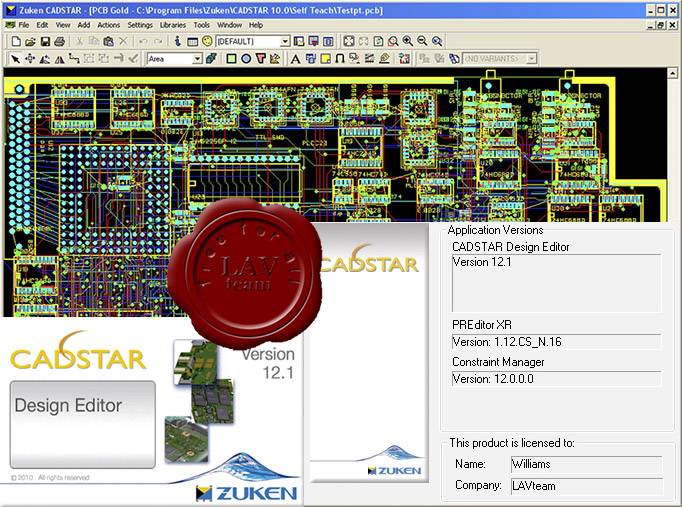

Главным модулем системы CADSTAR является редактор печатных плат PCB Design Editor, интегрирующий весь комплекс средств физического проектирования и генерации выходных файлов для производства. Основными модулями проектирования топологии являются системы размещения и трассировки семейства P.R.Editor XR. Стандартной для любой системы CADSTAR является система XR-2000, которая в своем встроенном варианте всегда входит в состав редактора печатных плат. Система XR-2000 обеспечивает ручное и интерактивное размещение компонентов на плате и ручную, интерактивную и автоматическую трассировку и может использоваться автономно, без редактора PCB Design Editor.

Специальная архитектура контурной бессеточной трассировки с произвольными углами и базой данных с разрешеним 1/100 микрона позволяет выполнять в CADSTAR P.R.Editor XR проекты с максимально достижимыми на сегодняшний день производственными возможностями. P.R.Editor XR включает в себя целый набор специальных инструментов трассировки, таких как трассировка памяти, шин данных, алгоритмы River для трассировки соединений на одном слое по кратчайшим путям и Activ-45, для интерактивной трассировки с автозавершеним с углами 45 градусов наиболее плотных областей проекта. На плате могут задаваться специальные области, с которыми будут ассоциированы свои правила трассировки по ширине проводников и зазорам между ними, размерам переходных отверстий и использованию слепых переходов. Такие области могут задаваться на любых слоях платы без каких-либо ограничений по их форме и количеству. Это особенно полезно при трассировке корпусов с плотным размещением выводов, таких как BGA, CPS и SMD. Для облегчения условий автоматической трассировки и достижения максимальной плотности компоновки для таких корпусов могут также создаваться и сохраняться шаблоны разводки их контактов.

Модуль CADSTAR EMC Adviser позволяет выполнять анализ электромагнитной совместимости на основе заложенного в систему набора правил, что дает простой и гибкий контроль над различного рода ограничениями, которые оказывают влияние на электромагнитные характеристики плат. Данный модуль расчитан на широкий круг разработчиков, которые могут и не являться специалистами по этому вопросу, для предсказания на ранних стадиях выполнения проекта и анализа тех аспектов проекта, которые могут вызвать проблемы электромагнитной совместимости.

Модуль CADSTAR SI Verify обеспечивает анализ целостности сигналов, включая анализ отражений и перекрестных помех, и вычисления соответствующих временных характеристик и задержек как для отдельных цепей, так и моделирования всей платы после проектирования топологии.

Оба этих продукта используют единую библиотеку, которая может легко пополняться и редактироваться пользователем. Пользователи могут определять свои собственные модели или импортировать стандартные IBIS модели и тестировать характеристики в графическом виде.

Входящие в состав CADSTAR библиотеки включают в себя более 300 схемных символов и 14,000 стандартных компонентов, а графические редакторы библиотек, схемных символов и компонентов с готовыми шаблонами и генераторами позволяют легко пополнять стандартные библиотеки. Еще более 60,000 компонентов в формате CADSTAR доступны в специальном архиве на сайте компании Zuken, доступ к которому осуществляется из модуля CADSTAR Exchange.
