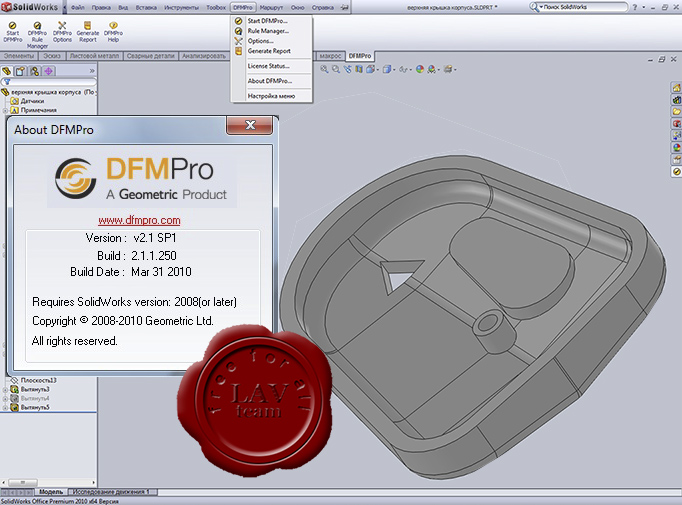

Geometric DFMPro v2.1.1.250 SP1 forSolidWorks
Geometric DFMPro позволяет проветси экспресс-анализ технологичности детали с точки зрения возможностей и принципов фрезерной или токарной обработки в среде SolidWorks.
Вы просто выбираете тип детали - фрезерная или токарная - и в считанные секунды получаете детальный отчет о возможных проблемах обработки. SolidWorks найдет все недоступные для фрезы элементы, не соответствующие стандартам предприятия по соотношению глубина/диаметр или по принадлежности к стандартному ряду диаметров отверстия, скругления внешних кромок и трехгранные внутренние углы, отверстия, выходящие на наружные грани не перпендикулярно им или пересекающие внутренние полости, и даже завышенные по точности допуски. Для токарных деталей также будут найдены канавки без скруглений по внутреннему диаметру и все не скругленные круговые кромки. Числовые значения критериев технологичности можно менять в широких пределах в соответствии с требованиями предприятия.
Geometric DFMPro используется в случае повышенных требований к возможностям системы по проверке технологичности деталей, а также для использования такого инструмента применительно к токарно-фрезерным и листовым деталям. Модуль этот выполняет большее число проверок - причем проверяет не только геометрию детали, но и настроенные пользователем атрибуты, например, марку материала - но и позволяет настраивать правила анализа в существенно более широких пределах.
