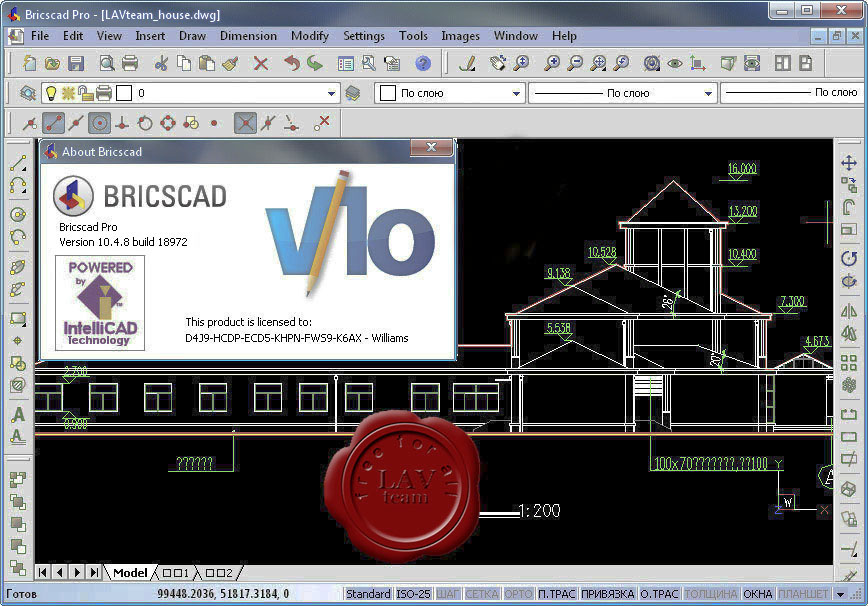

Bricsys Bricscad Pro v10.4.8.18972 eng



Выпущена новая версия Bricscad – системы автоматического проектирования, созданной на основе IntelliCAD. Среди нововведений версии 10 можно выделить: улучшения в инструментах Offset, Fillet, Chamfer и Trim; экспорт в PDF, быстрое масштабирование проекта, улучшенные функции выделения, COM API для настройки меню и панелей инструментов, защита чертежа паролем.

Bricscad является лучшей альтернативной DWG САПР платформой, которая предлагает полный набор функций для профессиональных пользователей. Благодаря доступным совместимым API (LISP, SDS, COM, BRX) разработчики выбирают Bricscad для портирования своих AutoCAD приложений. Каждое новое приложение расширяет функциональность и подымает Bricscad на новый уровень. Приложения в основных отраслях, таких как архитектура, ГИС, машиностроение и строительство выводят платформу Bricscad на самый высокий профессиональный уровень. Наряду с постоянно увеличивающимся числом доступных технических приложений платформа Bricscad предлагает реальные решения для повседневной работы.

Функциональность:

Редактирование ссылок
Инструмент редактирования ссылок позволяет редактировать содержимое внешних ссылок и блоков в текущем чертеже. Инструмент редактирования ссылок работает либо на части ссылки, которую вы редактируете либо на всем чертеже или всех объектах блока. Вложенные блоки определяются автоматически и отображаются в виде древовидной структуры. Предварительный просмотр каждого блока или внешней ссылки позволяет выбрать правильный объект. Изменения сохраняются в исходном чертеже или в блоке, принадлежащем текущему чертежу.

Ассоциативные размеры
При изменении геометрии размеры автоматически обновляются. Вы можете проставить размеры объектов пространства модели в пространстве листа и увидеть их изменения при редактировании объектов в пространстве модели. Размеры могут быть привязаны к точкам объектной привязки, таким как конечная точка, средняя точка и перпендикуляр. Ассоциативные размеры применяются как к линейным, так и к угловым размерам.

Редактор многострочного текста
Вы можете самостоятельно создавать и изменять многострочный текст в чертеже с помощью нового встроенного редактора многострочного текста WYSIWYG, вместо того, чтобы открывать отдельное окно редактирования. Вы можете установить ширину текстового окна или размер шрифта при наборе или редактировании текста и увидеть все изменения на чертеже.

Быстрый выбор
Используя быстрый выбор Вы можете указать фильтры, такие как тип объекта, цвет, тип линии или другие свойства объекта для определения набора объектов. После определения критериев фильтра можно выбрать подходящие объекты для добавления в новый набор объектов либо для перемещения их из текущего набора объектов. Быстрый выбор применяется ко всему чертежу или к предыдущему созданному набору объектов.

Маскирование
Маска это прямоугольная область, скрывающая расположенные под ней объекты с помощью использования цвета текущего фона. Эта команда обычно используется, чтобы скрыть часть чертежа для повышения ясности изображения. Например, вы хотите добавить текст в сложную часть чертежа. Маскирование может использоваться для скрытия области за текстом с целью увеличения читабельности текста.

Проводник по чертежам с состояниями слоев
Состояния слоев позволяют сохранять и восстанавливать конфигурации параметров и состояний слоя. Можно отображать слои разными цветами, отключать, заморозить и заблокировать слои при редактировании определенной части чертежа. После длительной установки параметров слоев можно использовать состояния слоев для их сохранения. В каждом чертеже можно сохранить несколько состояний слоев.

Диспетчер параметров
В окне параметров можно проверить или настроить текущее значение всех параметров. Параметры можно просмотреть в алфавитном порядке или по категориям в древовидной форме. Встроенная система поиска позволяет быстро найти параметры. Каждый параметр содержит краткое описание, не зависимо от того, глобальный это параметр или определяемый чертежом и, если это возможно, предварительный просмотр.

CadSoft Eagle Professional v5.10.0



Cadsoft EAGLE - комплексное средство для разработки печатных плат, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой.

Pro-версия программы позволяет разрабатывать печатные платы размером до 1600x1600 мм (16 слоёв) с разрешением до 0,0001 мм. Для этого в программе реализованы четыре модуля: Schematic Module - графический редактор схем, Layout Editor - редактор печатных плат, Autorouter - автотрассировщик, Library Editor - редактор библиотек. Кроме этого программа имеет довольно большую библиотеку, содержащую множество стандартных и достаточно распространённых электронных компонентов, например микроконтроллеры, таким образом, не нужно будет самому рисовать изображение компонента на схеме и создавать футпринт для печатной платы. Большинство компонентов также имеют краткое описание.

В стандартный комплект поставки входят также модули, проверяющие правильность подключения электрических цепей (ERC – Electrical Rule Check) и правильность расположения компонентов на плате (DRC – Design Rule Check). Причём две последних операции выглядят намного приятнее, чем в более продвинутых системах. EAGLE проверяет правильность дизайна и соединений так, что пользователь вообще не знает, что этим занимается какая-то посторонняя утилита.

Одним из основных достоинств данного пакета профессионалы выделяют полную синхронность изменений в проекте. К примеру, если вы изменили или удалили какой-либо компонент на схеме, это тут же отразится на рисунке платы. В таких программах, как ACCEL EDA, P-CAD и OrCAD необходимо постоянно контролировать весь проект, при малейших изменениях и на любом этапе работы. Кроме того, в EAGLE откат событий (UNDO) возможен на любое количество действий (такое не позволяет делать даже самый мощный на сегодняшний день CAD – ACCEL EDA).
