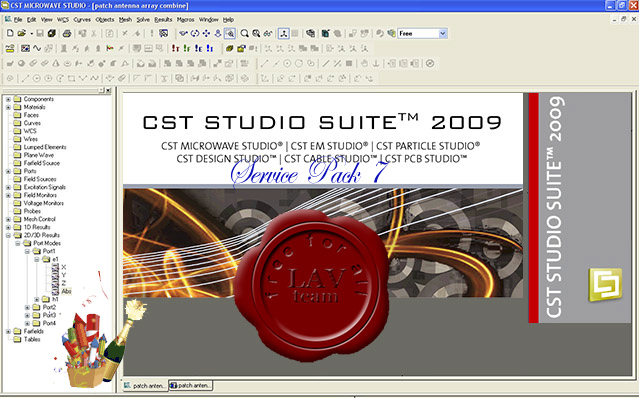

SP7 for CST Studio Suite v2009
 CST Studio Suite - комплекс утилит, созданный для нужд радиотехников, конструирующих приборы и проводящих исследования в области эффективного и точного численного моделирования трехмерных электромагнитных структур (читай, электромагнитных волн). Электромагнитные поля расчитываются на основе уравнений Максвела. С помощью этого облегчается дизайн волноводов, магнетронов, ЛБВ и антен, а также других устройств, где электромагнитная волна взаимодействует с поверхностью и по ней распространяется. Утилиты позволяют выяснить структуру и поперечный разрез поля, определить КБВ и КОБ, интенсивность консервативного поля и поля в дальней зоне, диаграмму направленности излучателя.
Использование нового вычислительного ядра будет доступно двумя способами: при моделировании схем в программе CST Design Studio, а также при моделировании сложных проектов, содержащих 3D EM структуры и схемы, во временной области в программе CST Microwave Studio. Это может быть полезно при моделировании печатных плат с большим количеством сосредоточенных элементов, для которых отпадет необходимость формирования матриц S-параметров.
2009-я реинкарнация пакета знаменита:
- 64-разрядными вычислениями, что позволит импортировать и обрабатывать более сложные модели;
- расширинными функциями трансформации и выравнивания;
- доработанными EM вычислительными модулями CST Microwave Studio; в частности, расширены возможности интегрального вычислителя (I-solver), который теперь помимо MLFMM метода использует итеративный метод моментов (MoM), что дает возможность использовать его для анализа не очень электрически больших структур (менее 20 длин волны); в частотном вычислителе доработан механизм формирования тетраэдральной сетки разбиения для улучшенной аппроксимации геометрии анализируемой
структуры; доработан модуль теплового анализа.
Новое в SP7:Общее / Environment / Modeler
Улучшена обработка ошибки при старте сервера лицензий пол линукс.
Исправлена функция создания дуги окружности с указанием угла
Добавлена трансляция в 64bit Windows MPI Installer
Улучшена стабильность при загрузке отдельных (каких-то) файлов
Улучшено быстродействие импорта для некоторых 3D моделей
Распределенные вычисления
Solver Server раньше не запускался более чем на одном сервере, если имя хоста не было указано/разрешено при запуске сервера.
Transient Solver / Eigenmode Solver
Включено аппаратное ускорение для Transient Solver при использовании плат Q40. New feature! (кому, интересно, может пригодиться?)
Добавлена CUDA под 32bit Linux для исправления проблем с аппаратными ускорителями (CUDA - Compute Unified Device Architecture, - технология, позволяющая реализовывать алгоритмы, выполнимые на графических процессорах ускорителей GeForce восьмого поколения и старше, Nvidia Quadro и Tesla компании Nvidia)
Исправлены некоторые проблемы с аппаратными ускорителями, например A30 и A40.
Исправлен неверный расчет потерь при расчетах с введенными магнитными потерями.
Убрано аппаратное ускорение при возбуждении модели источником поля.
Frequency Domain (FD) Solvers
Устранены проблемы с проверкой целей оптимизатора и sweep-ом параметров при использовании тетраэдрального FD solver-а.
В онлайн хелпе ошибочно было указано, что тетраэдральный FD solver не поддерживает multipin ports.
Пункты в дереве проекта пропадали при использовании тетраэдрального FD solver-а с неоднородно заполненными портами.
CST EM STUDIO / CST PARTICLE STUDIO Solvers
Исправлено отображение поля токов источника в tetrahedral M-Static solver, если запущен расчет индуктивности.
Расчет силы для hexahedral LF solvers теперь также работает, если частота задана не в Герцах.
Диалоговое окно расчета силы теперь не зависит от режима просмотра сетки.
Для hexahedral LF solvers частоту можно задавать в единицах, определяемых пользователем.
Исправлен график плотности энергии для tetrahedral magnetostatic solver, если заданы радиально расположенные магниты.
Улучшено отображение плотности тока для tracking solver
CST DESIGN STUDIO
Устранено несоответствие временнЫх расчетов и результатов во временнОй области.
Устранены ошибки при работе со SPICE-моделями, возникавшими из-за использования в качестве разделителей TAB вместо пробелов.
Устранена проблема связанных индуктивностей при k=+/-1.
Значение резистора теперь может изменять геометрические параметры SPICE-модели полупроводникового резистора
Увеличена точность расчета КПД излучателей.
Устранена ошибка, связанная с неверными границами частотного диапазона, возникавшая при изменении единиц измерения в PCBS/CS schematic block.
Исправлено определение модуляции длины канала MOSFET (модель уровня 3), чтобы избежать отрицательного значения длины канала.
Исправлена редкая проблема, возникавшая при переключении с ярлыка CST MWS на CST DS.
Исправлена проблема с добавлением файла-блока CST PCBS в существующую TL модель.
Исправлена запись типа сигнала при импортировании ASCII сигналов в задачу расчета во временной области.
Теперь IBIS-модель корректно восстанавливается при восстановлении файла IBIS.
CST PCB STUDIO / CST CABLE STUDIO
Исправлена неверная визуализация по координате z в таблице траекторий.
Исправлено редактирование x- и y-положения проводов и кабелей в кабельной сборке.
Улучшен экспорт модели.
Исправлено трехмерное отображение при использовании удаленного доступа (remote desktop)
Result Templates / VBA / Macros / External Data Access
Исправлена VBA команда ResultTree.Add для результата меширования поверхности.
Исправлена VBA команда StoreCurvesInASCIIFile
Добавлены VBA команды для извлечения геометрии ячейки и сканирования углов. New feature!
Ещё раз обращаю ваше внимание, это - только сервис пак. Сам пакет забираем тут. |
| |
